Akoestische het Ontwerpconferentie Hall Interior Decoration Design van de vergaderzaalarchitectuur
1. Projectoverzicht
Dit plan neemt een conferentieruimte met een de bouwgebied van ongeveer 176.1㎡, een hoogte van ongeveer 3 meters, en een binnenvolume van ongeveer 530m ³ als voorbeeld om het architecturale akoestische ontwerpplan van de conferentieruimte te verklaren.
Het belangrijkste akoestische vereiste in de conferentieruimte is duidelijke toespraakgeluiden te verzekeren. Dit vereist strikte controle van de reverberatietijd (vooral de reverberatietijd met lage frekwentie) in de conferentieruimte, en de controle van de reverberatietijd met lage frekwentie is een vrij moeilijke kwestie op het akoestische gebied, dat door niet decoratieve beroeps kan worden vervangen.
Ontwerpvereisten
Overeenkomstig de nationale standaard „Code voor Architecturaal Akoestisch Ontwerp van Theaters, elimineren de Bioskopen en de Conferentiezalen“ en de voorgestelde akoestische indicatoren en de akoestische maatregelen, door ontwerpberekeningen om diverse parameters te controleren, diverse tekorten, en verbeteren de kwaliteit van het interne akoestische milieu van de ruimte om Normaal gebruik van functionele ruimten te verzekeren. Maak het binnenhuisarchitectuurontwerp het effect van zowel mooi als praktisch bereiken.
Ontwerpdoelstellingen:
1) De binnenruimte verkrijgt aangewezen reverberatietijd en van de reverberatiefrequentie kenmerken, en de tijd van de medio-frequentiereverberatie wordt gecontroleerd binnen de waaier van 1.0s in de volledig-gebiedsomstandigheden om een goede correcte van de kwaliteitsmilieu en stem duidelijkheid te bereiken.
2) De akoestische tekorten zoals stille bevindende golven, opwinding weergalmt, en veelvoudige echo's.
2. Basisparameters van akoestisch ontwerp
2.1 reverberatietijd
De reverberatietijd T60 verwijst naar de tijd het voor het geluidsdrukniveau aan bederf door 60dB neemt nadat de geluidsbron in de ruimte ophoudt makend geluid nadat het correcte gebied in de ruimte een regelmatige staat bereikt. Het is één van de belangrijkste objectieve indicatoren om de correcte kwaliteit van een ruimte te evalueren.
De berekeningsformule van T60 is:
Onder hen, de binnen gemiddelde correcte absorptiecoëfficiënt:
V-ruimte volume, m ³;
S-totale binnenoppervlakte, m ²;
α-binnen gemiddelde correcte absorptiecoëfficiënt;
m-correcte verminderingscoëfficiënt in lucht (m-1);
De si-oppervlakte van elk deel van de ruimte, m ²;
de αi-correcte absorptiecoëfficiënt die aan Si beantwoorden;
Het nj-aantal mensen of voorwerpen, m ²;
de αj-correcte absorptiecoëfficiënt die aan Ni beantwoorden.
De lengte van de reverberatietijd beïnvloedt direct het effect van het luisteren. Als de reverberatietijd te lang is, zal het de duidelijkheid van het luisteren beïnvloeden en kan het huilen in het correcte versterkingssysteem veroorzaken en is niet bevorderlijk voor de correcte transmissieaanwinst van het correcte versterkingssysteem. Als het te kort is, zal het geluid droog, zwak en onnatuurlijk worden, wat de normale capaciteit van mensen zal beïnvloeden om geluid te onderscheiden. Daartoe, moeten de geluiddempende materialen redelijk worden geschikt zodat de frequentie karakteristiek fundamenteel vlak neigt te zijn om een geschikte reverberatietijd te bereiken.
2.2 Achtergrondgeluiden (RN)
Het omgevingslawaai omvat hoofdzakelijk het omgevingslawaai buiten het gebouw en het omgevingslawaai binnen het gebouw.
Het omgevingslawaai buiten het gebouw omvat: verkeerslawaai, fabriekslawaai, bouwconstructielawaai, bedrijfslawaai, sociaal het levenslawaai, enz.
Het omgevingslawaai in het gebouw omvat: pompruimte, de ruimte van de airconditioningsmachine, liftruimte en andere die materiaalruimten, lawaai van de stroom van mensen in de hal en de gangen, en het lawaai van het vloereffect door de activiteiten van personeel op het hoogste niveau, enz. wordt geproduceerd.
2.3 geen correcte kwaliteit loopt zoals resonantie met lage frekwentie en correcte kleuring over
Een opwindingsecho is een reeks van het volgende van onmiddellijk weerspiegelde die impulsen door dezelfde originele impuls worden veroorzaakt. Het fenomeen van de opwindingsecho wordt gemakkelijk geproduceerd tussen parallelle oppervlakten.
Het akoestische concentreren zich betekent dat het geluid aan één plaats na wordt nagedacht door de concave boogoppervlakte wordt geconcentreerd, resulterend in ongelijke distributie van het correcte gebied. De concave boogmuur is zeer gemakkelijk om correct concentrerend fenomeen te veroorzaken.
om het het luisteren effect van de conferentieruimte te verbeteren, wordt het niet alleen vereist om de reverberatietijd in de zaal te controleren, maar ook akoestische tekorten zoals correcte nadruk te elimineren en echo te fladderen, zodat de stem in de zaal duidelijk is en het correcte gebied eenvormig is.
3. Akoestische analyse van de plaats
1. Het volume van de vergaderzaal is 528m ³, wat zeer gemakkelijk is om echo's en veelvoudige echo's te produceren, die de hoorzitting van mensen bewolkt maken.
2. De lengte is 17.5m, is de vrije correcte weg te groot, en het is gemakkelijk om echo te veroorzaken.
3. De plaats is rechthoekig, met parallelle muren, en de trillingsecho's zullen waarschijnlijk tussen parallelle muren worden geproduceerd.
4. Het plafond van de plaats is parallel met het dak, en het is gemakkelijk om veelvoudige bezinningen te vormen parallel met de grondtegels. De bovengenoemde fenomenen zullen akoestische tekorten in het trefpunt veroorzaken en zullen het het luisteren effect van het publiek beïnvloeden. De akoestische materialen moeten behoorlijk worden geïnstalleerd om akoestische tekorten te verbeteren en te elimineren.
4. Akoestisch voorstel
de muur
De belangrijkste functionele vereisten van de conferentieruimte: hoofdzakelijk voor conferenties; om de uniformiteit van het binnen correcte gebied te verbeteren, de duidelijkheid van binnentoespraak te verzekeren, en akoestische tekorten zoals binnenecho's, veelvoudige echo's, en het fladderen echo's te elimineren zullen de geluiddempende materialen met sterke correcte absorptie worden geselecteerd om het doel te bereiken om de korte reverberatietijd te controleren.
de reverberatietijd in de vergaderzaal redelijk om te controleren, het effect van het decoratieontwerp te handhaven, de inherente akoestische tekorten van het gebouw te elimineren en de correcte gebiedsuniformiteit van de vergadering te verbeteren, zouden diverse akoestische decoratiematerialen ruim in de vergaderzaal moeten worden geschikt, en de vormen en de specificaties van deze materialen zouden strikt moeten worden gecontroleerd. , installatiehoek en installatiemethode.

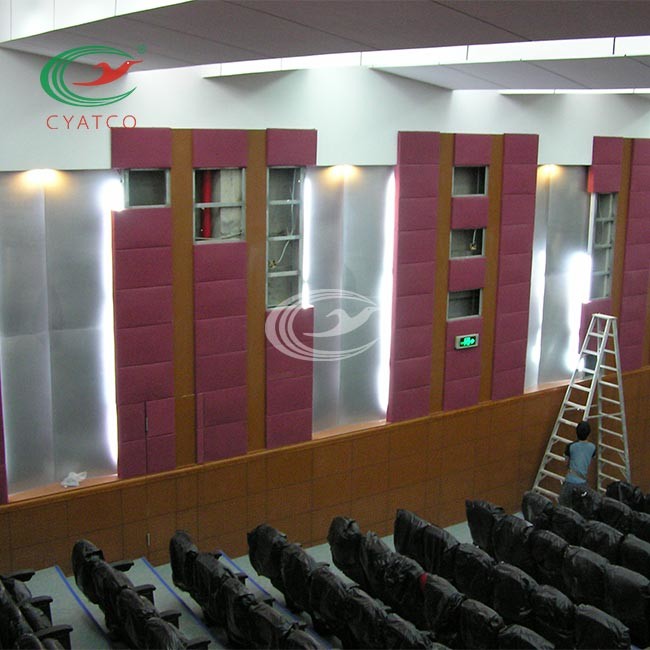

Het wordt geadviseerd om 90mm e-Rang geluiddempende panelen op de muur te installeren, en de installatiehoogte is 3m. De trillingsecho en de veelvoudige echo's op de parallelle muur worden geëlimineerd door de correcte absorptie van de muur.
5. Ontwerpeffect
6.1 de decoratie is mooi en elegant, en de visuele ervaring is comfortabel en goed.
6.2 het geluiddempende materiaal heeft geen stofverontreiniging van glasvezeldeeltjes, geen formaldehydeverontreiniging, en ontmoet de milieubeschermingseisen van luchtkwaliteit in de plaats.
6.3 heeft een goede toon. Namelijk is laag, middelgroot en drievoudig matig evenwichtig.
6.4 het het luisteren geluid in het trefpunt is vrij duidelijk, zonder correcte kwaliteitstekorten zoals kleuring.
6.5 na de tenuitvoerlegging van het project, zullen het akoestische milieu en het milieu binnen het trefpunt geschikt zijn, ontmoetend de de tijdindex van de volledig-gebiedsreverberatie en bereikend de nationale norm.
7. Beschrijving
De maatregelen om ervoor te zorgen dat het ontworpen correcte absorptieeffect aan de ontwerpnormen voldoet zijn:
1) Deze regeling wordt gesimuleerd, geanalyseerd en gebaseerd op specifieke akoestische materialen berekend, en het ontwerpeffect kan slechts worden bereikt door de akoestische parameters van de akoestische materialen strikt te volgen waarop het ontwerp gebaseerd is. Als de nieuwe architecturale akoestische materialen worden vervangen, moeten zij door architecturale akoestische ingenieurs worden geschat alvorens zij kunnen worden gebruikt;
2) De bouwkwaliteit zou strikt en nauwkeurig moeten zijn. Tijdens het bouwproces, moet de bouw overeenkomstig de akoestische materiële die parameters worden uitgevoerd in het ontwerp worden bevestigd. Als er om het even welke verandering is, zou de akoestische ingenieur moeten worden geïnformeerd, en het kan slechts na boekhouding en bevestiging worden vervangen.
8. Vijf-stap de dienstproces
01. Begrijp klantenbehoeften
De eerste stap is de behoeften van de klant te begrijpen (verstrekte gegevens: video, ter plaatse nauwkeurige CAD tekeningen ter plaatse, de stijl dievan de klant houdt)
02. Vliegtuiglay-out planning
De tweede stap is de lay-out planning, nadat de wijziging wordt bevestigd (last: storting voor ontwerpregeling)
03. De Aanpassing van het regelingsontwerp
De derde stap is het regelingsontwerp (productie van het teruggeven en simulatiesoftware) aan te passen, en de wijziging te bevestigen (prijs: de definitieve betaling voor ontwerpregeling & de storting voor bouw ontwerpen regeling)
04. De tekening van het bouwontwerp
De vierde stap is het professionele dokken van machines, materiaal, brandbeveiliging, water en elektriciteit, enz. te voltooien, en de tekening van bouwtekeningen te voltooien (last: definitieve betaling voor het ontwerp van de bouwregeling & bouwstorting)
05. Bouwwerfopvolgende
De vijfde stap is op de bouwwerf op te volgen en zich eigenlijk wijzigen en aan te passen - de bouw wordt voltooid.
